產品介紹

 DXZ系列人防雙連桿電動密閉閥控制箱是我廠生產的專用于控制密閉閥門電動裝置的控制箱，有壁掛式和柜式及防爆三種，都用于控制密閉閥的開啟和關閉。具有安裝簡單和使用可靠方便的特點

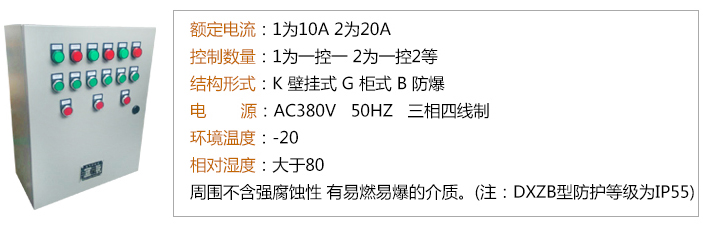

產品參數

 1.電源：AC380V   50HZ   三相四線制

 2.工作環境：

（1）環境溫度：-20

（2）相對濕度：大于80%

（3）周圍不含強腐蝕性 有易燃易爆的介質。(注：DXZB型防護等級為IP55)

 3.額定電流：1為10A 2為20A

 4.控制數量：1為一控一 2為一控2等

 5.結構形式：K 壁掛式 G 柜式 B 防爆

工作原理

  主電路配合密閉電動閥裝置構成完整的控制回路，主要有斷路器、接觸器、按鈕指示燈、電磁繼電器等電氣元件構成，通過電機正反轉的原理來控制密閉閥的打開和關閉，正常情況下，接好電源，合上斷路器，這時電源指示燈亮，按下開閥按鈕，密閉閥打開，開閥指示燈亮，按下停止按鈕，密閉閥停止運行，按下關閥按鈕，密閉閥關閉，關閥指示燈亮。

安裝方式

1.將控制箱固定在墻上或者支架上

2.把三相電源方別接在控制箱的L1L2L3 N 端子上

3.分別按下開、關、停按鈕檢查空載運行是否正常

4.按控制箱電氣原理圖和電動裝置接線圖，用電纜按對應的端子號把控制箱和電動裝置的端子連接起來

5.再次按下開、關、停按鈕，仔細觀察電動密閉閥運行，如果運行正常，接下投入使用即可

 訂貨須知：訂貨時請?jiān)诤贤�上詳�?xì)寫明所賠密閉閥的型號、規格及電機的額定功率，如果需要特殊供貨，可按照提供的圖紙制作也可按用戶的要求代為設計
