 DBC頂裝式水位標尺是我公司針對地埋式水池，水箱等不易直接觀察液位變化的密閉容器，專門研發的一種新型的水位標尺。能夠遠距離直接觀察水位的變化情況，顯示準確，故障率低，使用壽命長，安裝維護簡單。

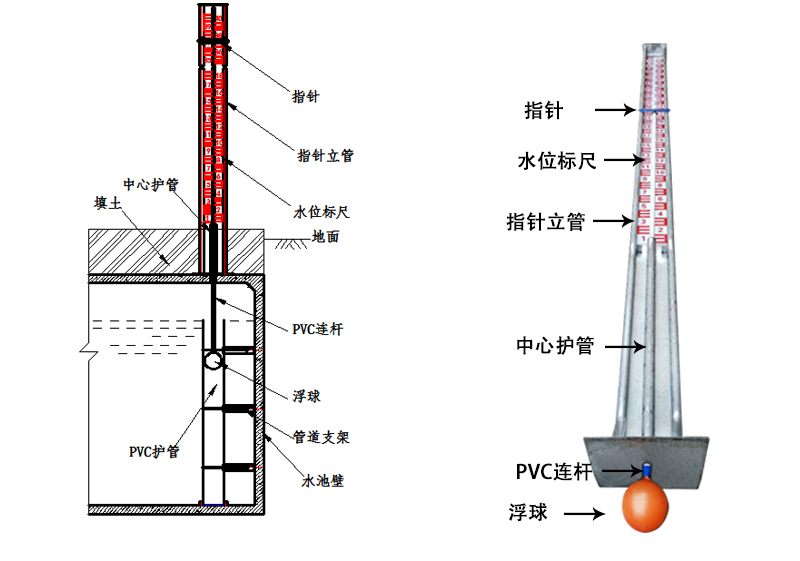

        DBC頂裝式水位標尺利用PVC護管內浮球的浮力帶動PVC連桿指針指示水位，水池的水在壓力的作用下從PVC護管壁上的孔進入護管內部，當水位上升，浮球隨著護管內水位的上升帶動連桿指針上升；當水位下降時，浮球隨著護管內水位的下降帶動連桿指針下降，從而精確顯示實時水位！

    1、DBC水位標尺無需接觸水面，不用顯示儀表，可直接觀察水位刻度。

2、DBC水位標尺PVC護管上鉆孔的面積之和，約等于PVC護管面積的四分之一，且下面孔多，上面孔少，能夠快速顯示當前液位。

3、PVC連桿頂部指針通過鋼環套在指針立管上，PVC連桿底部浮球直徑略小于護管內徑，保證了PVC連桿的垂直，運行時能準確顯示水池水位。

4、DBC水位標尺完全利用浮球的浮力帶動PVC連桿指針，無需電源就能精確顯示水位。

5、DBC水位標尺安裝簡單，維護方便，只需定期在指針立管上涂抹潤滑油即可。

   1. 水位標尺的安裝順序為從下往上。先安裝水池下的部分，再安裝地面上的部分。

   2. 水位標尺水池下部分的安裝(安裝PVC連桿及其PVC護管)：

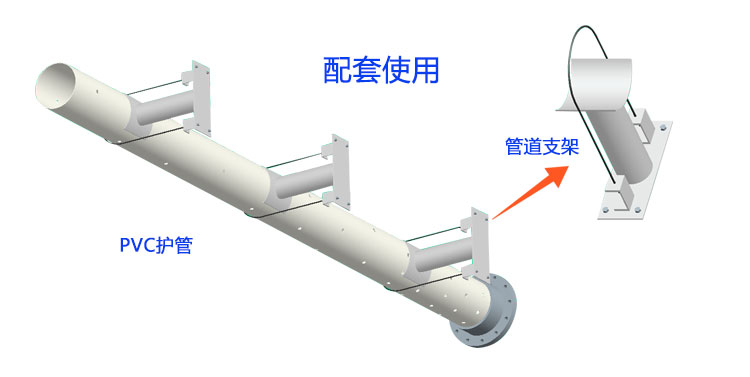

      a) 在水池側壁上從下往上分別鉆孔用膨脹螺絲固定管道支架。

      b) 將帶浮球的PVC下連桿塞入PVC護管內部，并臨時固定（方便后續連接PVC上連桿）。

      c) 帶上PVC護管法蘭的墊片，在將PVC護管貼在管道支架護板（帶墊子）上，保證PVC護管垂直立在水池底部。

      d) 根據護管法蘭孔尺寸在水池底部鉆孔，用膨脹螺栓固定PVC護管的法蘭。

      e) 用抱箍絲桿將PVC護管和管道支架連接固定，調節抱箍絲桿保證PVC護管與池底垂直。

    3.水位標尺地面部分的安裝：

      a) 根據PVC護管的位置在池頂上鉆一個的孔(注意封堵PVC護管防止鉆孔殘渣吊入護管)，保證與PVC護管中心對齊。

      b) 將PVC上連桿通過卡箍連接在水位標尺的指針上，將水位標尺垂直立起來，并保證水位標尺底板中心護管與池頂孔中心對齊。

      c) 在池頂鉆孔，將水位標尺底板用膨脹螺栓固定在池頂上。

      d) 用接頭和膠水將上下連桿連接。待膠干了以后，松開PVC連桿與PVC護管的臨時固定。

      e) 根據現場的具體情況，調節指針在連桿上的位置，留余量50mm，裁切掉多余的部分，堵上管堵。

    4. 安裝完成后潤滑立管。現場進行測試，調節指針和PVC連桿的連接位置，保證水池水位與顯示的水位一致。測試無誤后，填土固定水位標尺。



   a)立管上涂抹少量黃油，用于潤滑。

b) 測試水位標尺無誤后，填土固定水位標尺。

c）水位標尺因為長度過長，在現場運輸和安裝過程中禁止撞擊指針立管。指針立管的保護措施應該在吊裝固定后再拆除，保證指針立管的垂直度。
